1、产品概述
HYD-SVG 型低压静止式无功补偿成套装置集电力电子技术、计算机技术和现代控制技术于一体，应用于配电系统的无功补偿，可实现从感性到容性的连续、快速无功调节，有效抑制电压波动与系统振荡，改善负荷三相不平衡，增强系统稳定性。同时可取得节能降耗、供电设备增容的明显效益。它是面向二十一世纪，突破传统的电容、电抗无功补偿 理论的一种高新技术产品。广泛适用于无功变化快、电流冲击大、三相不平衡等复杂工况的配用电系统。该装置可针对波动负载进行快速有效的动态无功补偿，对电压波动与闪变、负荷不平衡、功率因数及谐波进行综合改善治理，具有突出的补偿、消谐、稳压和增容等电能质量综合改善作用，综合节能降耗效果明显。

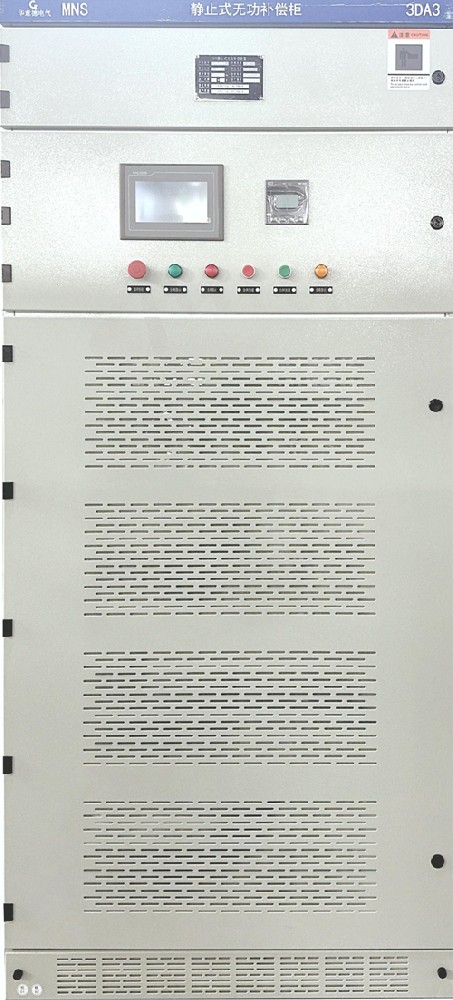

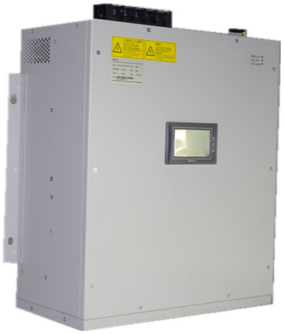

机架式HYD-SVG 壁挂式HYD-SVG 立式HYD-SVG 立柜式HYD-SVG
2、 型号说明
3、型号及规格
型号 | 系统电压 | 容量 | 尺寸(W*D*H) | 备注 |
HYD-SVG-0.4/400-4L | 0.4kV | -400～+400kvar | 1000*1000*2200 | 立柜式 |
4、主接线方案图
5、技术参数
项 目 | 参数 |
频率 | 50Hz/60Hz±5% |
开关频率 | 20kHz |
全响应时间 | <10ms |
滤波范围 | 能抑制2～13特定谐波次数 |
补偿效率 | >97% |
中性线滤波能力 | 一倍或三倍相线谐波电流 |
通讯接口 | RS485/RS232/以太网可选 |
噪音 | <60dB |
保护方式 | 过欠压、缺相、过流、过热、直流母线过欠压过载自动限流保护 |
冷却方式 | 强制风冷 |
6、HYD-SVG 模块选型表
说明：690V/750V HYD-SVG详细参数可来电咨询。
7、 产品优势
(1)智能控制
集成控制及单元一体化，整套设备采用一个智能操控单元；
(2)优化效果好
抑制系统特征次谐波，从感性到容性单相双向动态无缝无功调节；
(3)响应快速
响应速度小于1ms, 完全响应时间小于10ms;
(4)稳定系统
抑制电压波动与闪变、稳定系统电压，使系统运行更加稳定；单相动态调节，平衡系统的三相有功输出，抑制电网负序分量。
(5)节能显著
节电效果明显，经济效益显著；
(6)扩展方便
滤波补偿模块容量不受限制，有源无功发生模块可扩展并联运行；
(7)操控系统智能完善
采用新型全彩触摸屏的智能操控单元，界面友好，操作简单方便；显示界面可以实时显示电压、电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数；实时故障记录和事件记录；
(8)保护性强
具有系统过压、欠压保护；输出过流、过热保护；控制欠压保护等功能；
