1、 产 品 概 述
HYD-SVG 型是以IGBT 为核心的SVG 系统， SVG (即静止同步补偿器)是柔性交流输电技术 (Flexible AC Transmission System,简称FACTS) 的装置之 一，它代表着现阶段电力系统无功补偿技术新的发展方向。动态补偿装置能够快速连续地提供容性和感性无功功率，实现适当的电压和无功功率控制，保障电力系统稳定、高效、优质地运行。
在配电网中，将中小容量的SVG 安装在某些特殊 负荷(如电弧炉)附近，可以显著地改善负荷与公共电网接点处的电能质量。例如：提高功率因数、克服 三相不平衡、消除电压闪变和电压波动、抑止谐波污染等。

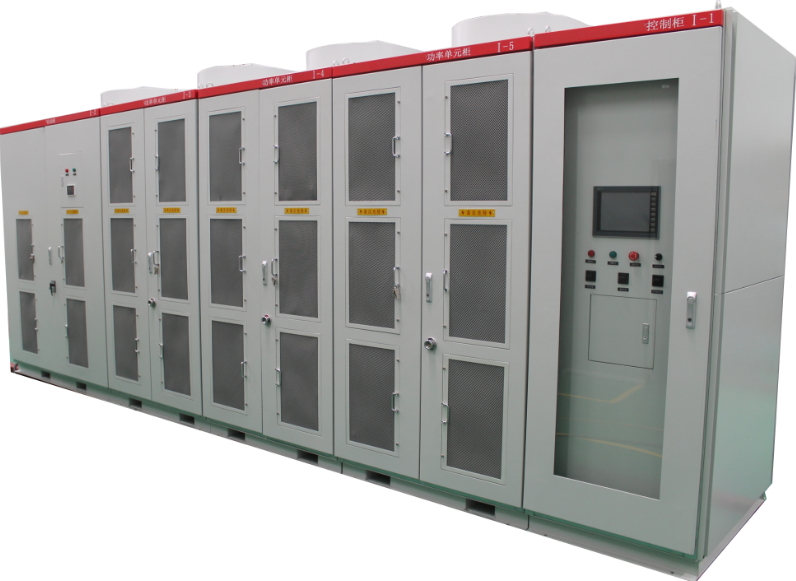

10kV 直 挂 式SVG 无 功 补 偿 成 套 装 置
2、 型 号 说 明
3、 主 接 线 方 案
整个装置结构如上图(以10kV装置系统接入为例)所示。
4、型号与规格
表1 户内型HYD-SVG 电压等级6KV型号规格与尺寸
产品型号 | 电压等级 (kV) | 额定容量 (Kvar) | 外形尺寸 | 备注 | 重量(kg) |
总宽(mm) | 高度(mm) | 深度(mm) |
HYD-SVG-6-1000 | 6 | 1000 | 3300 | 2400 | 1400 | 铁芯 电抗 | 2290 |
HYD-SVG-6-1500 | 1500 | 2600 |
HYD-SVG-6-2000 | 2000 | 2850 |
HYD-SVG-6-3000 | 3000 | 3400 | 3060 |
HYD-SVG-6-4000 | 4000 | 4800 | 3750 |
HYD-SVG-6-5000 | 5000 | 4260 |
HYD-SVG-6-6000 | 6000 | 3600 | 空心 电抗 | 2750 |
HYD-SVG-6-7000 | 7000 | 3450 |
HYD-SVG-6-8000 | 8000 | 5600 | 4600 |
HYD-SVG-6-9000 | 9000 | 4700 |
HYD-SVG-6-10000 | 10000 | 4800 |
HYD-SVG-6-11000 | 11000 | 4900 |
HYD-SVG-6-12000 | 12000 | 5000 |
表2 户内型HYD-SVG 电压等级10kV型号规格与尺寸
产品型号 | 电压等级 (kV) | 额定容量 (Kvar) | 外形尺寸 | 备注 | 重量(kg) |
总宽(mm) | 高度(mm) | 深度(mm) |
HYD-SVG-10- 1000 | 10 | 1000 | 4000 | 2400 | 1400 | 铁芯电抗 | 2750 |
HYD-SVG-10-1500 | 1500 | 2970 |
HYD-SVG-10-2000 | 2000 | 3150 |
HYD-SVG-10-3000 | 3000 | 3600 |
HYD-SVG-10-4000 | 4000 | 4100 | 4000 |
HYD-SVG-10-5000 | 5000 | 4500 |
HYD-SVG-10-6000 | 6000 | 3000 | 空心电抗 | 2500 |
HYD-SVG-10-7000 | 7000 | 6100 | 铁芯电抗 | 6000 |
HYD-SVG-10-8000 | 8000 | 6350 |
HYD-SVG-10-9000 | 9000 | 4900 | 空心电抗 | 3750 |
HYD-SVG-10-10000 | 10000 | 3900 |
HYD-SVG-10-11000 | 11000 | 5000 | 4500 |
HYD-SVG-10-12000 | 12000 | 4600 |
HYD-SVG-10-13000 | 13000 | 8200 | 7000 |
HYD-SVG-10-14000 | 14000 |
HYD-SVG-10-15000 | 15000 | 7200 |
HYD-SVG-10-16000 | 16000 |
HYD-SVG-10-7000 | 17000 | 7400 |
HYD-SVG-10-8000 | 18000 |
HYD-SVG-10-9000 | 19000 | 7500 |
HYD-SVG-10-0000 | 20000 | 7700 |
HYD-SVG-10-21000 | 21000 |
产品型号 | 电压等级(kV) | 额定容量(Kvar) | 外形尺寸 | 重量(kg) |
总宽(mm) | 高度(mm) | 深度(mm) |
HYD-SVG-35-8000 | 35 | 8000 | 14500 | 2100 | 1800 | 9550 |
HYD-SVG-35-9000 | 9000 | 9600 |
HYD-SVG-35-10000 | 10000 | 9650 |
HYD-SVG-35-11000 | 11000 | 9700 |
HYD-SVG-35-12000 | 12000 | 9750 |
HYD-SVG-35-13000 | 13000 | 9800 |
HYD-SVG-35-14000 | 14000 | 9850 |
HYD-SVG-35-15000 | 15000 | 9900 |
HYD-SVG-35-16000 | 16000 | 9950 |
HYD-SVG-35-17000 | 17000 | 10000 |
HYD-SVG-35-18000 | 18000 | 10050 |
HYD-SVG-35-19000 | 19000 | 10100 |
HYD-SVG-35-20000 | 20000 | 10150 |
HYD-SVG-35-21000 | 21000 | 10200 |
HYD-SVG-35-22000 | 22000 | 26200 | 15580 |
HYD-SVG-35-23000 | 23000 |
HYD-SVG-35-24000 | 24000 |
HYD-SVG-35-25000 | 25000 |
HYD-SVG-35-26000 | 26000 | 16300 |
HYD-SVG-35-27000 | 27000 |
HYD-SVG-35-28000 | 28000 |
HYD-SVG-35-29000 | 29000 | 16720 |
HYD-SVG-35-30000 | 30000 |
HYD-SVG-35-31000 | 31000 |
HYD-SVG-35-32000 | 32000 |
HYD-SVG-35-33000 | 33000 | 17140 |
HYD-SVG-35-34000 | 34000 |
HYD-SVG-35-35000 | 35000 |
HYD-SVG-35-36000 | 36000 | 17560 |
HYD-SVG-35-37000 | 37000 |
HYD-SVG-35-38000 | 38000 |
HYD-SVG-35-39000 | 39000 | 17980 |
HYD-SVG-35-40000 | 40000 |
HYD-SVG-35-41000 | 41000 |
HYD-SVG-35-42000 | 42000 |
HYD-SVG-35-43000 | 43000 | 52400 | 19200 |
HYD-SVG-35-44000 | 44000 | 36000 |
HYD-SVG-35-45000 | 45000 |
HYD-SVG-35-46000 | 46000 |
HYD-SVG-35-47000 | 47000 |
HYD-SVG-35-48000 | 48000 |
HYD-SVG-35-49000 | 49000 |
HYD-SVG-35-50000 | 50000 | 36800 |
HYD-SVG-35-55000 | 55000 |
HYD-SVG-35-60000 | 60000 | 37200 |
HYD-SVG-35-65000 | 6500( |
HYD-SVG-35-70000 | 70000 | 37600 |
HYD-SVG-35-80000 | 80000 | 40000 |
HYD-SVG-35-90000 | 90000 | 72000 |
HYD-SVG-35-100000 | 100000 | 72000 |
5、技术参数
额定工作电压 | 6kV、10kV、35kV |
额定容量 | 1～100Mvar |
输出无功范围 | 从感性额定无功到容性额定无功范围内连续变化 |
控制器响应时间 | <5ms |
输出电压总谐波畸变率(并网前) | <5% |
输出电压总谐波畸变率(并网后) | <3% |
输出电压总谐波畸变率 | <4% |
输出电压不对称度 | <3% |
效率 | ≥97% |
人机界面 | 采用中文显示操作界面 |
6、工作环境
(1)安装地点：户内；
(2)海拔高度：2000m及以下；
(3)大气压力：80kPa 7110 kPa (相对于海拔高度为2km 及以下);
(4)工作环境温度：0℃⁻+40℃;
(5)贮存环境温度： - 10℃⁻+45℃;
(6)相对温度：湿月的月平均相对湿度为80%,同时该月的月平均低湿度为25℃且表面无凝露。
(7)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。
7、基本原理及系统结构
SVG 的原理接线图如上图， SVG 的基本原理就是将自换相桥式电路通过电抗器或者变压器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流就可以使该电路吸收或者发生满足要求的无功电流，实现动态无功补偿的目的。
8、装置组成
装置由启动柜、功率柜、控制柜组成。 ( 见下 图 )
SVG装置的组成 |
| 内容 | 作用 |
一次系统 | 启动柜 | SVG启动充电控制 |
功率柜 | SVG的功率单元 |
二次系统 | 控制柜 | SVG装置控制、运行状态监测和异常保护 |
传(互)感器 | 强弱系统信号隔离 |
二次控制电源 | 控制系统电源 |
辅助部分 | 风冷系统 | SVG系统功率模块冷却 |
光纤连接系统 | SVG控制柜和功率柜信号连接 |
9、产品优势
(1)产品结构
① 外观统一、结构紧凑
(2)智能控制
①全 FPGA 控制的静止同步补偿器
② 主从控制8台并联
(3)控制算法
① FFT逐点计算
② ABC-DQ 变换及10ms 滑动窗口平均值无功检测
③ 相间电压平衡与相内各链接电压平衡
(4)调制技术
①载波电平层叠调制技术
(5)智能保护
① 故障自诊断及自复位功能
② 事件记录查询
③ 出现局部故障，及时切除故障模块或将设备关停，防止故障扩散，增加设备可靠性
④IGBT过压、过流、过温的全面保护
(6)功率柜模块化
① 插拔式模块结构
② 隔离电源
③ 高压绝缘隔离电源技术
④ 集成电抗
⑤ 设备集成环氧浇注铁芯电抗器
