1、产品概述
HYD-APF型低压有源滤波成套装置是谐波治理的解决方案。采用高性能控制芯片和全控型电力电子器件，采用控制理论和全数字控制方法，实时检测电网中负载电流，快速分离出谐波电流分量，并根据谐波电流的大小产生控制指令，实时将大小相等、方向相反的谐波电流注入到电网中，实现瞬时滤波。HYD-APF型可以采用立柜式、机架式或壁挂式三种结构。
除此之外， HYD-APF型还可以提供无功电流，用于改善电网的功率因数和实现动态无功补偿。
2、 型号说明
3、型号及规格
型号 | 系统电压 | 容量 | 尺寸(W*D*H) | 备注 |
HYD-APF-0.4/600-4L | 0.4kV | 600A | 1000*1000*2200 | 立柜式 |
4、主接线方案
5、技术参数
项 目 | 参数 |
电压 | 400V/690V |
频率 | 50Hz/60Hz ± 5% |
开关频率 | 20kHz |
全响应时间 | <10ms |
滤波范围 | 2次～50次，全部或选定次数的谐波 |
滤波补偿效率 | >97% |
中性线滤波能力 | 一倍或三倍相线谐波电流 |
通讯接口 | RS485/RS232/以太网通讯接口可选 |
噪音 | <60dB |
保护方式 | 过欠压、缺相、过流、过热、直流母线过欠压过载自动限流保护 |
冷却方式 | 强制风冷 |
6、HYD-APF 模块选型表
说明：690V/750V HYD-APF详细参数可来电咨询。
7、典型应用案例
(1)工况概述
TD 企业新建项目系统额定电压380V, 总装机容量为800KVA, 所带非线性负载为多台变频器、计算器等设备，用电设备投入使用后存在谐波偏大等问题。
(2)系统图
(3)治理结果
滤波前
滤波后
8、产品特性
(1)滤波范围广
滤除的谐波次数范围广，可滤除2⁻50次谐波。既可滤除特征谐波，也可滤除非特征谐波。
(2)滤波率高
谐波滤除率高。在额定功率下，谐波电流滤除率可高达97%。
(3)响应速度快
跟随响应小于1ms, 完全响应时间小于10ms。
(4)谐振保护技术
若出现谐振， APF 自判断并退出系统，同时报警，避免故障。
(5)装置运行稳定
可单相动态注入补偿电流，改善系统三相不平衡，自动消除谐振，无与系统产生谐振之忧，保障设备及系统安全运行。
(6)保护功能
①避免外部环境过热机器故障。
②自动限流，保证有源滤波器额定输出。
③CT检测告警，防止CT反接或者变比选择错误时造成的补偿异常。
④负载短路保护，可承受负载短路的冲击，在短路消除后重新启动。
(7)自由安装空间配置
可采用立柜式安装方式或模块式安装方式，便于安装空间的选择配置。
(8)扩展方便
并联安装方式，安装简单、方便，易于扩展，多可8台并联。
(9)实时监控
本装置可以选配GPRS, 可通过APP 实现实时遥控、遥测、遥信。

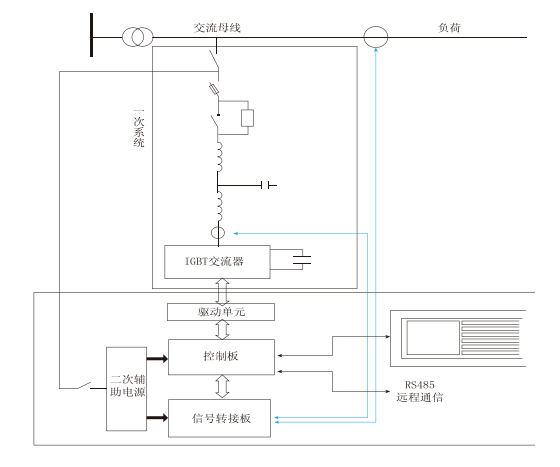

HYD-APF 基本原理图
