1、产品概述
HYDDB-T-A型低压混合有源滤波动态补偿成套装置是TSC 无功动态补偿与APF 有源滤波器的结合。该装置由三部分组成，即：控制部分、动态补偿部分、有源滤波部分。控制部分采用目前模拟逻辑方式在线分析负载电网系统中所含谐波量及所需无功量，再由IGBT 模块输出与之相反方向电流注入到负载电网中，同时通过TSC 动态补偿负载电 网所需无功量。使电网始终处在舒适的使用环境，是客户负载电网节能减排的理想选择。

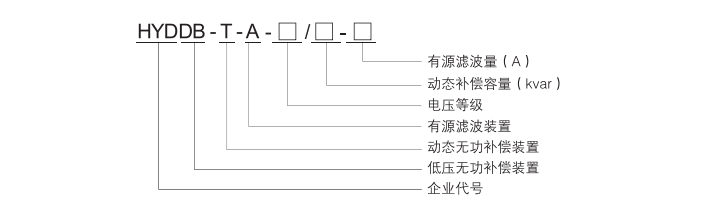

2、型号说明
3、型号及规格
| TSC(kvar) | APF(A) |
产品规格 | 共补 | 分补 | 滤波模块 |
1～360 | 1～180 | 50 | 75 | 100 | 150 |
产品尺寸 | 1000*1000*2200 |
4、技术参数
额定电压 | 400V/690V/750V/780V |
工作频率 | 50Hz |
电流互感器 | 100:5～10000:5 |
补偿谐波 | TSC：抑制2～13次谐波 APF：2～50次 |
谐波滤除率 | 97%(设备容量范围内) |
补偿无功 | 可达1.0 |
补偿三相不平衡 | 不平衡补偿 |
通讯协议 | Modbus |
通讯接口 | RS485 |
上位机软件 | 参数可通过上位机设置 |
故障报警 | 多可记录500条报警信息 |
监控 | 支持各模块独立监控/整机集中监控 |
全响应时间 | <10ms |
有功损耗 | <2.5% |
散热方式 | 智能风冷 |
保护功能 | 过压、欠压、过热、过流、短路等二十余种保护 |
CT安装位置 | 负载侧/电网侧可选 |
可并联电容路数 | 不限 |
工作温度 | -25℃~+50℃ |
海拔 | ≤2500米(APF 1500米以上，每增加100米容量降低1%) |
相对湿度 | <95%,无凝露 |
柜体防护等级 | IP30(更高防护等级可定制) |
5、主接线方案
6、产品优势
(1)智能化集成控制
①整套设备使用一台控制单元，既控制有源滤波器的滤波或无极平滑补偿，又控制无源补偿模块的自动投切。
②专业的仿真软件计算、设计、校验。
③采用高清彩屏，可显示和记录系统运行参数查询。
④ 支持上位机遥测、遥信、遥控，支持Mudbus 通讯，预留485或RJ45 通讯接口(选配)。
(2)TSC不等匀分组切
多种方案可供选择：1:1:1;1:2:2;1:2:3等。
(3)APF有源滤波或无功无级快速补偿
①针对2⁻50次谐波可达97%以上滤除效果；
②若系统内谐波滤除完成后，可将滤波柜进行无功连续平滑无级调节，每100A可补偿66.7kvar无功功率。
(4)保护性能齐全，安全性高
具有系统过欠压、过流、过热等二十余种保护功能，保证设备的安全运行。
(5)稳定性高
一体化控制运行，经过调校，使设备不论是无功连续平滑无级调节还是阶梯式无功补偿都可做到稳定可靠运行。
