1、产品概述
HYDVB微机综合保护单元是针对无功自动补偿装置的专用产品。该产品外型美观、保护功能齐全、操作简单方便、全中文显示;软件系统采用嵌入式系统设计,可靠性高,响应速度快;采用高精度测量芯片,测量精确可靠,控制精度高,能够完全取代传统的继电保护。

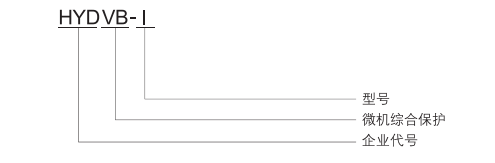

2、型号说明
3、保护功能
功能 | 类型 | 二段延时 | 一段速断 |
不平衡电压保护 | √ | √ |
过流保护 | √ |
|
保护时间范围:0~50s。 |
4、工作环境
(1)环境温度:-20⁻60℃
(2)相对湿度:<85%(25℃)
(3)海拔:<2000M
(4)室内外安装:导电尘埃、无蒸汽、无爆炸、无腐蚀性气体、无较强震动。
5、技术参数
工作电源 | 86~265V AC/DC |
电压输入 | 开口三角电压 |
电流输入 | A、C相差电流 |
频率 | 50Hz |
电容器控制输出 | 5A 250V AC |
报警继电器输出 | 5A 250V AC |
测量精度 | 相电压≤0.5%;线电流≤0.5% |
微机保护单元动态响应时间 | <30ms |
环境温度 | -20~60℃ |
海拔 | <2000m |
相对湿度 | <85%(25℃) |
6、安装尺寸
(1)控制器尺寸:198×132×70mm (长×宽×高)
(2)开孔尺寸:192×126mm(长×宽)
(3)安装方式:将监控终端仪表装入装置面板开孔糟内,紧固螺钉将监控仪固定在装置面板上。
