高压串联电抗器

(1)抑制电网中高次谐波；(2)限制合闸涌流及操作过电压；(3)改善系统电压波形，提高电网功率因数；(4)保护设备正常运行。

所属分类： 高压元器件

咨询热线：182 1779 6676

产品详情

1、产品特点

(1)抑制电网中高次谐波；

(2)限制合闸涌流及操作过电压；

(3)改善系统电压波形，提高电网功率因数；

(4)保护设备正常运行。

2、工作环境

(1)安装地点：户内；

(2)海拔高度：1000m及以下；

(3)环境气温： -25℃~45℃;

(4)日平均气温：35℃;

(5)周围不可有影响绝缘性能的物质以及易燃易爆等物品；

(6)柜内安装应有良好的通风条件；

(7)特殊条件由用户订货时注明。

3、技术参数

系统额定电压	10kV
1min工频耐压(对地、对相)	42kV
过电流	连续额定电流1.05倍
声级测定	正常工作下，噪声不大于55dB

产品执行标准：

JB/T 5346-2014 《高压并联电容器用串联电抗器》

GB/T 1094.6-2011 《电力变压器第6部分：电抗器》

GB/T 1094.11-2007 《电力变压器第11部分：干式变压器》

GB/T 1094.10-2003 《电力变压器第10部分：声级测定》

4、 型号说明

5、产品尺寸

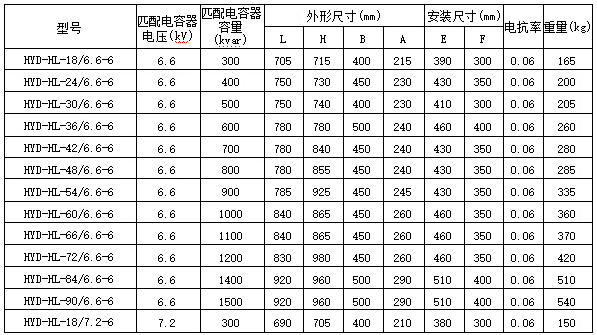

6、型号与规格

型号	匹配电容器电压(kV)	匹配电容容量 (kvar)	外形尺寸(mm)				安装尺寸(mm)		电抗率	重量(kg)
型号	匹配电容器电压(kV)	匹配电容容量 (kvar)	L	H	B	A	E	F	电抗率	重量(kg)
HYD-HL-24/7.2-6	7.2	400	750	720	400	230	410	300	0.06	180
HYD-HL-30/7.2-6	7.2	500	750	750	400	230	410	300	0.06	210
HYD-HL-36/7.2-6	7.2	600	765	790	450	235	420	350	0.06	215
HYD-HL-42/7.2-6	7.2	700	780	830	450	240	430	350	0.06	270
HYD-HL-48/7.2-6	7.2	800	780	845	450	240	430	350	0.06	280
HYD-HL-54/7.2-6	7.2	900	785	915	450	245	430	350	0.06	285
HYD-HL-60/7.2-6	7.2	1000	840	855	450	260	460	350	0.06	340
HYD-HL-66/7.2-6	7.2	1100	840	860	450	260	460	350	0.06	370
HYD-HL-72/7.2-6	7.2	1200	840	830	450	260	460	350	0.06	350
HYD-HL-84/7.2-6	7.2	1400	920	955	500	290	510	400	0.06	505
HYD-HL-90/7.2-6	7.2	1500	920	965	500	290	510	400	0.06	535
HYD-HL-18/11-6	11	300	785	770	460	235	430	350	0.06	175
HYD-HL-24/11-6	11	400	810	825	450	250	450	350	0.06	205
HYD-HL-30/11-6	11	500	815	880	450	255	450	350	0.06	240
HYD-HL-36/11-6	11	600	870	825	450	270	450	350	0.06	270
HYD-HL-42/11-6	11	700	870	895	450	270	480	350	0.06	295
HYD-HL-48/11-6	11	800	900	860	450	280	500	350	0.06	320
HYD-HL-54/11-6	11	900	900	895	450	280	450	350	0.06	335
HYD-HL-60/11-6	11	1000	945	895	500	295	400	400	0.06	380
HYD-HL-66/11-6	11	1100	960	900	500	300	530	400	0.06	395
HYD-HL-72/11-6	11	1200	960	905	500	300	530	400	0.06	410
HYD-HL-84/11-6	11	1400	990	1025	500	310	540	400	0.06	530
HYD-HL-90/11-6	11	1500	990	1025	500	310	540	400	0.06	530
HYD-HL-18/12-6	12	300	780	745	400	240	430	300	0.06	180
HYD-HL-24/12-6	12	400	825	790	450	255	450	350	0.06	210
HYD-HL-30/12-6	12	500	825	770	450	255	450	350	0.06	225
HYD-HL-36/12-6	12	600	900	790	450	280	500	350	0.06	290
HYD-HL-42/12-6	12	700	900	850	450	280	500	350	0.06	310
HYD-HL-48/12-6	12	800	900	865	450	280	500	350	0.06	320
HYD-HL-54/12-6	12	900	960	845	500	300	530	400	0.06	380
HYD-HL-60/12-6	12	1000	945	930	500	295	520	400	0.06	395
HYD-HL-66/12-6	12	1100	990	945	500	310	540	400	0.06	480
HYD-HL-72/12-6	12	1200	990	965	500	310	540	400	0.06	500
HYD-HL-84/12-6	12	1400	990	985	500	310	540	400	0.06	505
HYD-HL-90/12-6	12	1500	990	990	500	310	540	400	0.06	510
