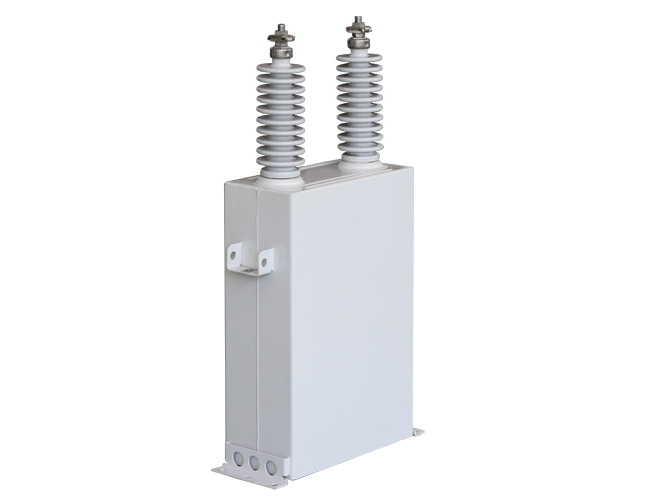

高压并联内熔丝电容器

内附熔丝型：电容器内部的小单元电容器故障时，其内附熔丝随即快速切断并排除故障点继续运行。传统型(无内附熔丝):电容器内部的小单元电容器故障，其外部保护熔丝动作，则须立即更换整个电容器。

所属分类： 高压元器件

咨询热线：182 1779 6676

产品详情

1、产品优点

(1)内附熔丝型：电容器内部的小单元电容器故障时，其内附熔丝随即快速切断并排除故障点继续运行。

传统型(无内附熔丝):电容器内部的小单元电容器故障，其外部保护熔丝动作，则须立即更换整个电容器。

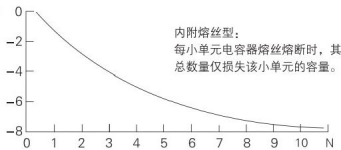

容量低减变化曲线图：

小单元电容数

(2)安装空间较小：

内部熔丝型的安装，可直接以导线做∩型并联，安装空间可大大缩小，尤其适合装置于盘柜内，并可节省配电器材的

费用。

(3)内附熔丝型电容器与传统型电容器的综合比较

项目	内附熔丝型电容器	传统型电容器
安装尺寸空间	小	较大
小单元动作后继续使用性	佳	视情况
无功电力损失性	低	普通
不平衡保护性	佳	普通
熔丝保护性	佳	普通
外壳爆裂性	低	普通
熔丝误动作可能性	低	普通

2、规格性能

(1)设置处所：屋内外兼用

(2)周围温度：-20℃⁻+40℃(24小时平均值在35℃以下);

(3)使用电压：额定电压的110%以下(24小时平均值在110%以下);

(4)使用电流：额定电流的135%以下(含高谐波);

(5)容量误差：额定值的-5%⁻+10%(相间误差在3%以内);

(6)损失：20℃时在0.35%以下；

(7)温升：周温低于40℃时，温升25%℃以下；

(8)密闭性：80℃±5℃恒温槽中4小时加热，电容器外表无漏油现象；

(9)放电性：内装放电电阻，电容器于切离电源后5分钟，其残留电压降至50V以下；

(10)安全性：内部每一小单元电容器皆有个别熔丝保护，安全性极佳；

(11)依据规格：CNS1372、3739, JISC4902,IEC60871。

3、型号说明

4、 产品尺寸

5、型号与规格

型号	额定电压 (kV)	容量	外形尺寸(mm)						图号	接线柱	重量(kg)
型号	额定电压 (kV)	容量	L	B	h	H1	H	C	图号	接线柱	重量(kg)
HYD-HC-6.6/ √3-50-1	6.6	50	383	140	100	180	400	250	1	M16	21
HYD-HC-6.6/ √3-67-1	6.6	67	383	140	100	225	445	250	1	M16	24
HYD-HC-6.6/ √3-84-1	6.6	84	383	140	100	260	480	250	1	M16	27
HYD-HC-6.6/ √3-100-1	6.6	100	383	140	134	310	530	250	1	M16	29
HYD-HC-6.6/ √3-134-1	6.6	134	383	140	160	380	600	250	1	M16	38
HYD-HC-6.6/ √3-150-1	6.6	150	383	140	160	415	635	250	1	M16	40
HYD-HC-6.6/ √3-167-1	6.6	167	383	140	160	455	675	250	1	M16	42
HYD-HC-6.6/ √3-200-1	6.6	200	383	180	160	415	635	250	2	M16	46
HYD-HC-6.6/ √3-234-1	6.6	234	383	180	160	475	695	250	2	M16	53
HYD-HC-6.6/ √3-250-1	6.6	250	383	180	160	500	720	250	2	M16	56
HYD-HC-6.6/ √3-267-1	6.6	267	383	180	160	535	755	250	2	M16	58
HYD-HC-6.6/ √3-300-1	6.6	300	383	180	160	590	810	250	2	M16	64
HYD-HC-6.6/ √3-334-1	6.6	334	383	180	200	650	870	250	2	M16	69
HYD-HC-6.6/ √3-400-1	6.6	400	383	180	200	760	980	250	2	M16	80
HYD-HC-6.6/ √3-417-1	6.6	417	383	180	200	790	1010	250	2	M16	82
HYD-HC-6.6/ √3-500-1	6.6	500	383	195	200	870	1090	250	3	M16	96
HYD-HC-6.6/ √3-600-1	6.6	600	383	195	200	1025	1245	250	3	M16	112
HYD-HC-6.6/ √3-667-1	6.6	667	383	195	200	1130	1350	250	3	M16	122

型号	额定电压 (kV)	容量	外形尺寸(mm)						图号	接线柱	重量(kg)
型号	额定电压 (kV)	容量	L	B	h	H1	H	C	图号	接线柱	重量(kg)
HYD-HC-7.2/ √3-50-1	7.2	50	383	140	100	185	405	250	1	M16	21
HYD-HC-7.2/ √3-67-1	7.2	67	383	140	100	230	450	250	1	M16	24
HYD-HC-7.2/ √3-84-1	7.2	84	383	140	100	260	480	250	1	M16	27
HYD-HC-7.2/ √3-100-1	7.2	100	383	140	134	300	520	250	1	M16	29
HYD-HC-7.2/ √3-134-1	7.2	134	383	140	160	370	590	250	1	M16	38
HYD-HC-7.2/ √3-150-1	7.2	150	383	140	160	405	625	250	1	M16	40
HYD-HC-7.2/ √3-167-1	7.2	167	383	140	160	445	665	250	1	M16	42
HYD-HC-7.2/ √3-200-1	7.2	200	383	180	160	410	630	250	2	M16	46
HYD-HC-7.2/ √3-234-1	7.2	234	383	180	160	465	685	250	2	M16	53
HYD-HC-7.2/ √3-250-1	7.2	250	383	180	160	490	710	250	2	M16	56
HYD-HC-7.2/ √3-267-1	7.2	267	383	180	160	520	740	250	2	M16	58
HYD-HC-7.2/ √3-300-1	7.2	300	383	180	160	575	795	250	2	M16	64
HYD-HC-7.2/ √3-334-1	7.2	334	383	180	160	635	855	250	2	M16	69
HYD-HC-7.2/ √3-400-1	7.2	400	383	180	200	745	965	250	2	M16	80
HYD-HC-7.2/ √3-417-1	7.2	417	383	180	200	775	995	250	2	M16	82
HYD-HC-7.2/ √3-500-1	7.2	500	383	195	200	850	1070	250	3	M16	96
HYD-HC-7.2/ √3-600-1	7.2	600	383	195	200	1000	1220	250	3	M16	112
HYD-HC-7.2/ √3-667-1	7.2	667	383	195	200	1105	1325	250	3	M16	122
HYD-HC-11/ √3-50-1	11	50	383	140	100	185	485	250	1	M16	21
HYD-HC-11/ √3-67-1	11	67	383	140	100	225	525	250	1	M16	24
HYD-HC-11/ √3-84-1	11	84	383	140	100	260	560	250	1	M16	27
HYD-HC-11/ √3-100-1	11	100	383	140	134	295	595	250	1	M16	29
HYD-HC-11/ √3-134-1	11	134	383	140	160	400	700	250	1	M16	38
HYD-HC-11/ √3-150-1	11	150	383	140	160	435	735	250	1	M16	40
HYD-HC-11/ √3-167-1	11	167	383	140	160	460	760	250	1	M16	42
HYD-HC-11/ √3-200-1	11	200	383	140	160	510	810	250	1	M16	46
HYD-HC-11/ √3-234-1	11	234	383	180	160	475	775	250	2	M16	53
HYD-HC-11/ √3-250-1	11	250	383	180	160	505	805	250	2	M16	56
HYD-HC-11/ √3-267-1	11	267	383	180	160	530	830	250	2	M16	58
HYD-HC-11/ √3-300-1	11	300	383	180	160	590	890	250	2	M16	64
HYD-HC-11/ √3-334-1	11	334	383	180	160	645	945	250	2	M16	69
HYD-HC-11/ √3-400-1	11	400	383	180	200	760	1060	250	2	M16	80
HYD-HC-11/ √3-417-1	11	417	383	180	200	785	1085	250	2	M16	82
HYD-HC-11/ √3-500-1	11	500	383	195	200	865	1165	250	3	M16	96

型号	额定电压 (kV)	容量	外形尺寸(mm)						图号	接线柱	重量(kg)
型号	额定电压 (kV)	容量	L	B	h	H1	H	C	图号	接线柱	重量(kg)
HYD-HC-11/ √3-600-1	11	600	383	195	200	1030	1330	250	3	M16	112
HYD-HC-11/ √3-667-1	11	667	383	195	200	1130	1430	250	3	M16	122
HYD-HC-12/ √3-50-1	12	50	383	140	100	185	485	250	1	M16	21
HYD-HC-12/ √3-67-1	12	67	383	140	100	225	525	250	1	M16	24
HYD-HC-12/ √3-84-1	12	84	383	140	100	260	560	250	1	M16	27
HYD-HC-12/ √3-100-1	12	100	383	140	134	295	595	250	1	M16	29
HYD-HC-12/ √3-134-1	12	134	383	140	160	390	690	250	1	M16	38
HYD-HC-12/ √3-150-1	12	150	383	140	160	430	730	250	1	M16	40
HYD-HC-12/ √3-167-1	12	167	383	140	160	460	760	250	1	M16	42
HYD-HC-12/ √3-200-1	12	200	383	140	160	510	810	250	1	M16	46
HYD-HC-12/ √3-234-1	12	234	383	180	160	475	775	250	2	M16	53
HYD-HC-12/ √3-250-1	12	250	383	180	160	505	805	250	2	M16	56
HYD-HC-12/ √3-267-1	12	267	383	180	160	530	830	250	2	M16	58
HYD-HC-12/ √3-300-1	12	300	383	180	160	590	890	250	2	M16	64
HYD-HC-12/ √3-334-1	12	334	383	180	160	645	945	250	2	M16	69
HYD-HC-12/ √3-400-1	12	400	383	180	200	760	1060	250	2	M16	80
HYD-HC-12/ √3-417-1	12	417	383	180	200	785	1085	250	2	M16	82
HYD-HC-12/ √3-500-1	12	500	383	195	200	865	1165	250	3	M16	96
HYD-HC-12/ √3-600-1	12	600	383	195	200	1030	1330	250	3	M16	112
HYD-HC-12/ √3-667-1	12	667	383	195	200	1130	1430	250	3	M16	122
