1、产品概述
HYD系列低压智能电容器滤波模块主要用于低压交流电力系统中，可以有效的补偿用电系统的无功功率，提高功率因数；也可以用于谐波非常严重的场合，它能够滤除谐波，抑制谐波的放大。产品主要适用于化工、建材、造纸、纺织、煤炭、电力、电信、铝业、烟草、酿酒、汽车制造、精密电子、精密机 械等工业领域。同时，还可用于通信行业电源系统、证券交易供电系统、机场港口备用电源系统、大型医疗系统、各类 UPS/发电机组、会展场馆、商务写字楼等商业用电系统。
2、型号说明

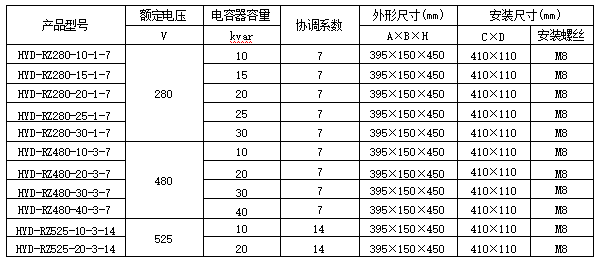

3、型号及规格
4、技术参数
项 目 | 参数 |
额定电压 | 220V～525V |
电压偏差 | ±20% |
工作频率 | 50/60HZ |
连续过电压 | ≥1.3*Un |
连续过电流 | ≥2.0*In |
投切时间 | ≤10ms |
联机数量 | ≤128台 |
容量偏差 | 0～10% |
使用寿命 | ≥100万次 |
环境温度 | -40～+50℃ |
海 拔 | 2500m |
依据标准 | GB/T15576-2008 |
5、产品特点
(1)过零投切：实现电压过零投入、电流过零切除、投入涌流小、微功耗、无拉弧、无谐波注入、大大提高了设备的耐电压，电流的冲击，减少了常规电容器柜内80%的功耗。
(2)滤波功能：有效抑制高次谐波和涌流，对高次谐波形成低阻抗通路。对谐波有吸收泄放作用，能消除高次谐波对电容器的影响，保护电流及电容器过载，防止电容器过热、绝缘介质的老化、治愈性能降低，使用寿命降低等。
(3)智能网络控制：可自动检测及跟踪系统无功的变化，自动投切电容器组。容量相同的电容器按循环投切原则，电容不同的电容器按适补原则投切。
(4)电容器先投先退、先退先投；电容器运行温度低的先投，温度高的先退，电容器每一段时间循环投切，避免单只电容器长时间投运。
