1、产品概述

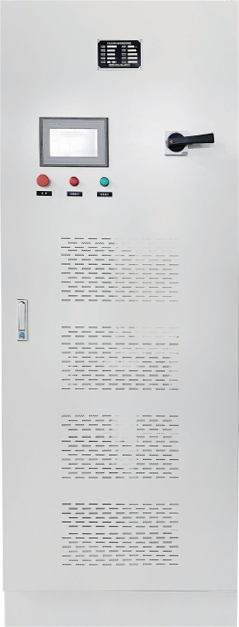

HYDDB-S-A 型低压混合有源滤波静止式补偿成套装置是SVG 无功动态补偿与APF有源滤波器的结合。该装置由三部分组成，即：控制部分、静止式无功补偿部分、有源滤波部分。控制部分采用目前模拟逻辑方式在线分析负载电网系统中所含谐波量及所需无功量，再由IGBT 模块输出与之相反方向电流注入到负载电网中，同时通过感性容性双向连续无极动态补偿负载电网所需无功量。使电网始终处在舒适使用环境中，是客户负载电网节能减排的理想选择。
2、型号说明
3、型号及规格
| SVG(kvar) | APF(A) |
产品规格 | 滤波模块 | 滤波模块 |
35 | 50 | 75 | 100 | 50 | 75 | 100 | 150 |
产品尺寸 | 1000*1000*2200 |
4、技术参数
额定电压 | 400V/690V/750V |
工作频率 | 45～63Hz |
电流互感器 | 100:5～10000:5 |
补偿谐波 | SVG：抑制2～13次谐波 APF：2～50次 |
谐波滤除率 | 97%(设备容量范围内) |
补偿无功 | -1～+1可调 |
补偿三相不平衡 | 不平衡补偿 |
通讯协议 | Modbus |
通讯接口 | RS485 |
上位机软件 | 参数可通过上位机设置 |
故障报警 | 多可记录500条报警信息 |
监控 | 支持各模块独立监控/整机集中监控 |
全响应时间 | <10ms |
有功损耗 | <2.5% |
开关频率 | 20kHz |
散热方式 | 智能风冷 |
保护功能 | 过压、欠压、过热、过流、短路等二十余种保护 |
CT安装位置 | 负载侧/电网侧可选 |
工作温度 | -25℃~+50℃ |
海拔 | <5000米(1500米以上，每增加100米容量降低1%) |
相对湿度 | <95%,无凝露 |
柜体防护等级 | IP30(更高防护等级可定制) |
5、主接线方案
6、 产品优势
(1)智能化集成控制
①整套设备使用一台控制单元，既控制有源滤波，又控制静止式无功补偿。
②专业的仿真软件计算、设计、校验。
③采用高清彩屏，可显示和记录系统运行参数查询。
④支持上位机遥测、遥信、遥控，支持Mudbus通讯，预留485或RJ45通讯接口(选配)。
(2)SVG 智能补偿
从感性到容性单相双相动态无缝无功调节。
(3)APF有源滤波或无功无级快速补偿
①针对2⁻50次谐波可达97%以上滤除效果；
②若系统内谐波滤除完成后，可将滤波柜进行无功连续平滑无级调节，每100A可补偿66.7kvar无功功率。
(4)扩展方便
SVG 模块和APF模块不受容量限制，模块式安装，易于扩展，最多可达8台模块并机运行。
(5)操控系统智能完善
采用新型全彩触摸屏的智能操控单元，界面友好，操作简单方便；显示界面可以实时显示电压、电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数；实时故障记录和事件记录；
(6)保护性强
具有系统过压、欠压保护；输出过流、过热保护；控制欠压保护等功能；
