1、产品概述
现代精密智造业的电能质量问题中,85%以上来自于暂态电压扰动和暂停。在我国制造业从规模化、人工化向精密化、智能化进行战略转型的过程中,此类暂态电能质量问题给制造业带来的危害日益凸显。引发电压扰动的因素复杂随机、无法预测和不可避免,但可以治理。解决此类问题的关键是如何在发生电压扰动的时候,合格的电压电源迅速投入运行。华意德电气推出的HYD-DVR 型动态电压恢复装置,具备响应速度快、补偿精度高和无缝退出的性能。单机容量最高达2400kVA, 是治理电压扰动可靠的技术方案,也是目前可行、性价比高的电压扰动治理技术。

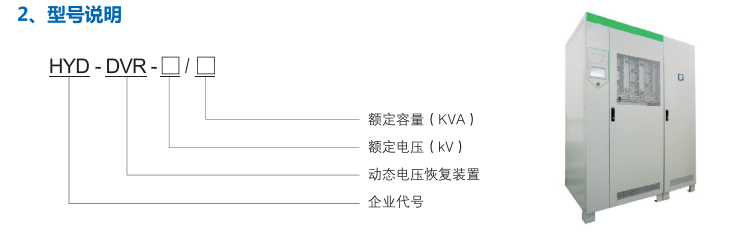

3、型号及规格
HYD-DVR |
容量(KVA) | 208/220V 50/60Hz 3P3W/3P4W | 380/400V 50/60Hz 3P3W/3P4W | 480/600/690V 50/60Hz 3P3W/3P4W |
50 | YES | YES | YES |
60 | YES | YES | YES |
100 | YES | YES | YES |
150 | YES | YES | YES |
200 | YES | YES | YES |
300 | YES | YES | YES |
600 | YES | YES | YES |
900 | YES | YES | YES |
1200 | YES | YES | YES |
1500 | YES | YES | YES |
1800 | 可定制 | YES | YES |
2400 | 可定制 | YES | YES |
(备注:其他容量可根据需求定制) |

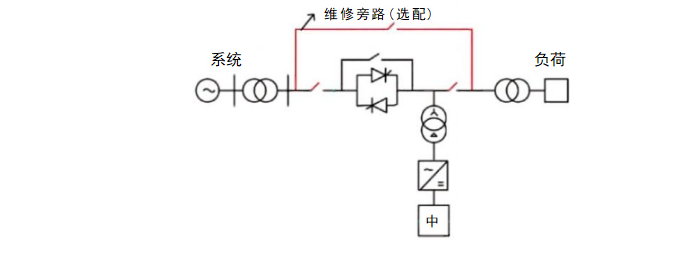

4、工作原理
(1)当电网电压在正常范围内, DVR 为待机状态,控制晶闸管为导通状态,逆变器不工作,超级电容为满电状态。输 出电压即为电网电压。
(2)当电网电压发生电压暂降时,DVR 立刻控制晶闸管为关断状态,电网电压完全与负载隔断。经过逆变器放电,再通过一个注入变压器,向负载输出预先设定的电压。
(3)电网电压恢复到正常值时, DVR 停止工作,同时控制晶闸管为导通状态,输出电压恢复为电网电压,超级电容开始充电,为下一次的电压暂降做准备。
(4)当系统出现故障时,断开维修机械旁路,以便来对系统进行检修(维修机械旁路为选配器件,客户也可以自己配置。
5、 产品特点
(1)响应速度快
响应时间小于2ms, 整机响应时间是指设备检测到系统供电电压偏离安全极限,到装置输出补偿使电压负载侧供电电压恢复的全部时间。
(2)补偿时间灵活
标准机型支撑时间为3s, 其他需求可定制。
(3)补偿范围广
三相电压0~130%内的暂态电压扰动均可补偿至设备定制。
(4)补偿精度高
电压补偿误差小于1%。
(5)可靠性高
无缝退出设计,自诊断功能,故障提前预支运行更加可靠,并具备时间记录功能。
(6)运行效率高
装置整体消耗小于1%,较传统UPS 的7⁻ 10%,大大节约运行成本。
6、电气特性
系统参数 |
额定交流输入线电压 | 208V/220V/380V/400V/480V/600V/690V |
输入电压范围 | -20%~+20% |
电网频率 | 50/60Hz(范围:45Hz~65Hz) |
可并联台数 | 不 限 |
整机效率 | >99% |
性能指标 |
系统容量 | 50/60/100/150/200/300/600/900/1200/1500/1800/2400 |
补偿能力 | 0~130%剩余电压补偿至100%支撑3~30s, 标准机型支撑时间为3s,其他需求可定制 |
电压调整目标值 | 额定电压-40%~+20%可设定 |
切换电压阈值 | 连续可调,梯度0.1V |
快速响应时间 | <100μs |
典型响应时间 | 2ms |
电压暂降补偿 | 具 备 |
电压暂升补偿 | 具 备 |
故障旁路 | 具 备 |
维修机械旁路 | 选 配 |
噪音指标 | <65db |
散热方式 | 风 冷 |
通讯接口 | 网口、RS485 |
通信协议 | Modbus协议、TPC/IP |
保护功能 | 短路保护、逆变桥反向保护等 |
海拔高度 | <1500m,1500m以上,每增加100m,功率降低1% |
运行温度 | -10~+40℃ |
相对湿度 | 5%~95%,无凝露 |
防护等级 | IP20,其余IP等级可订制 |
