1、产品概述
HYD-SPC 型三相不平衡调节装置具备综合电能质量治理能力, SPC 以补偿三相不平衡为主,剩余容量补偿无功、补偿13次以内低次谐波,在额定容量之内补偿能力。 SPC 完全适用于工业、民用领域各种情况,是电力系统配网电能质量治理的解决方案。 SPC 三相不平衡调节设备,尤其适用于农网配电台区调节三相电流不平衡以及无功补偿的需求、其它各行业户外安装无功补偿的需求。
2、型号说明
3、型号及规格
| SPC(kvar) |
产品规格 | 三相不平衡调节装置 |
35 | 50 | 75 | 100 |

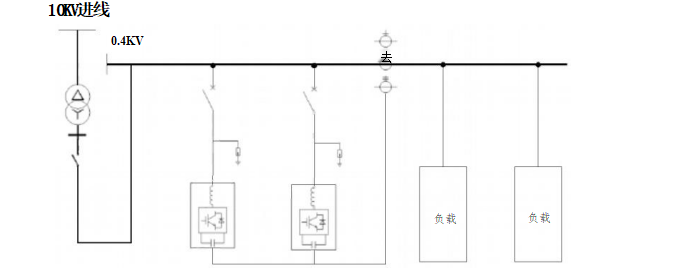

4、 主接线方案图
5、 技术参数
HYD-SPC型 |
工作电压 | 400V/690V |
工作频率 | 50/60±5Hz |
补偿三相不平衡 | 不平衡补偿 |
补偿无功 | - 1~+1可调 |
补偿谐波 | 2- 13次(额定电流的50%) |
通讯方式 | RS232、485、Modbus协议、TCP/IP可选 |
全响应时间 | <10ms |
有功损耗 | <2.5% |
散热方式 | 智能风冷 |
噪声 | <60dB |
保护功能 | 过压、欠压、过热、过流、短路等二十余种保护 |
工作温度 | -25℃~+50℃ |
海拔 | <5000米(1000米以上,每增加100米容量降低1%) |
防护等级 | IP44(更高防护等级可定制) |
6、产品优势
(1)智能控制
集成控制及单元一体化,整套设备采用一个智能操控单元;
(2)补偿能力
不平衡补偿;
(3)响应快速
响应速度小于1ms, 完全响应时间小于10ms;
(4)扩展方便
安装简洁,易于维护,且扩展方便,最大可8个模块并机使用;
(5)保护性强
具有系统过压、欠压保护;输出过流、过热保护;控制欠压保护等功能。
